GPU服务器前端网络组网概述
发布时间:2026-06-17 09:13:39 作者:超级管理员 点击:27 【 字体:大 中 小 】

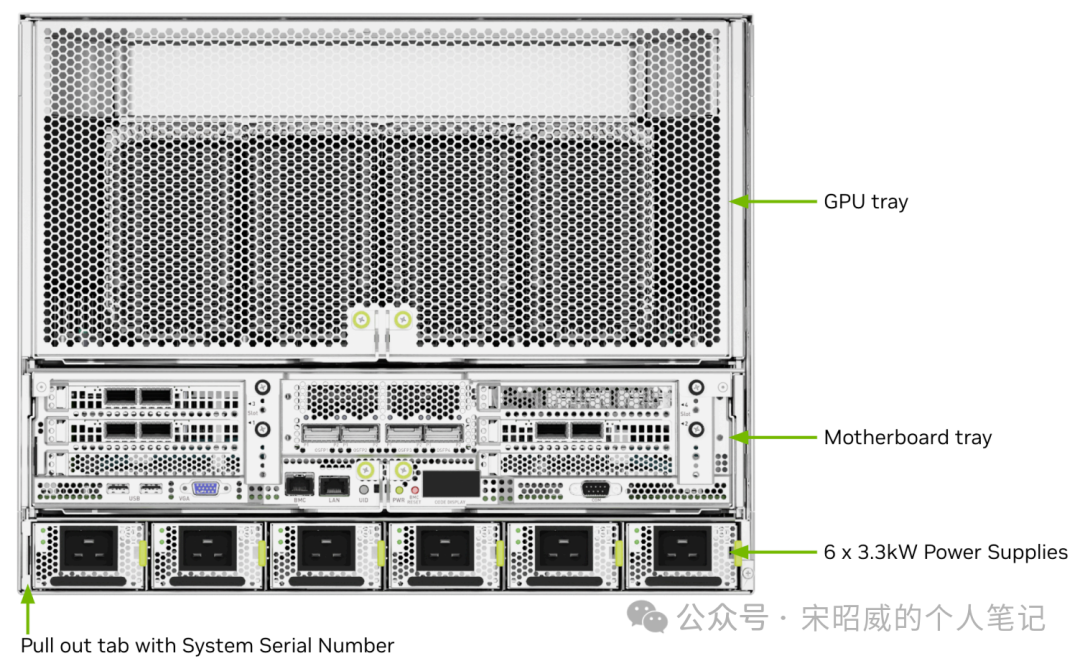

根据H100-GPU服务器确认各网络平面
针对H100-GPU服务器的配置清单,可进行网络平面划分:
single-400GE 8x (支持IB NDR/Ethernet OSFP),用于后端网络GPU分布式集群梯度同步
single-200GE 1x (支持IB HDR/Ethernet QSFP56),用于对接存储网络
dual-25GE 1x(SFP+),用于对接前端网络
注:single指Single Port (单口网卡),该板卡仅有一个接口(如一个 RJ45 电口或一个 SFP+/QSFP+ 光口);dual指Dual Port (双口网卡),即板卡拥有两个独立的接口。
Frontend Fabric(前端网络)概述
前端网络作用:一般用于接收推理请求,例如用户向大模型(豆包/GPT)问问题,这些推理请求流量会从前端网络接收发送给后端网络进行推理(南北向流量)。
如果要规划前端网络,则需要对流量模型进行拆分,用户位置可能位于互联网,也可能位于数据中心BorderLeaf专线互联的其他网络:

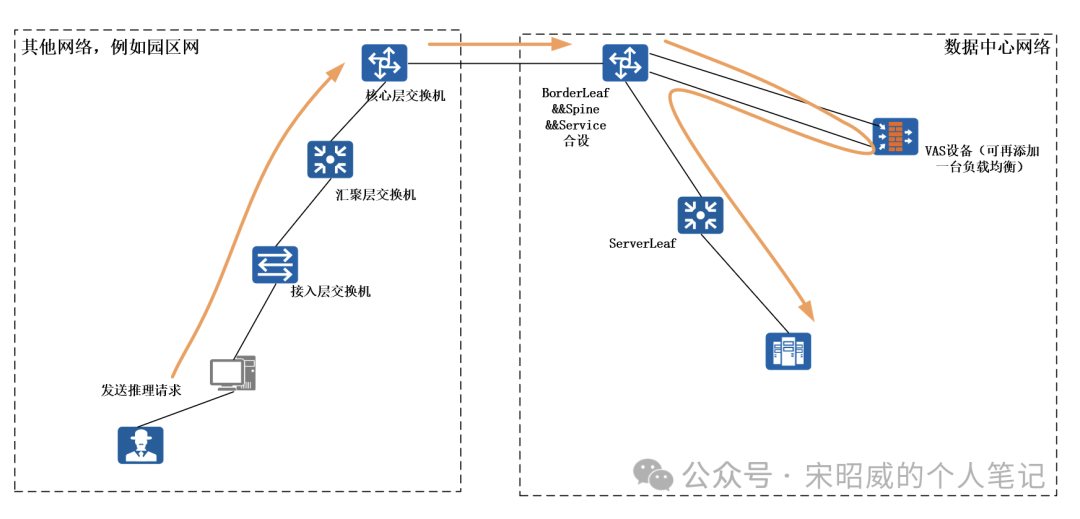

1、如果用户位于专线互联的其他网络:
用户 -> 用户侧接入交换机 -> 用户侧汇聚交换机 -> 用户侧核心交换机 -> 数据中心BorderLeaf -> 数据中心Spine -> 数据中心 ServiceLeaf -> 数据中心VAS -> 数据中心ServerLeaf -> H100前端网络端口

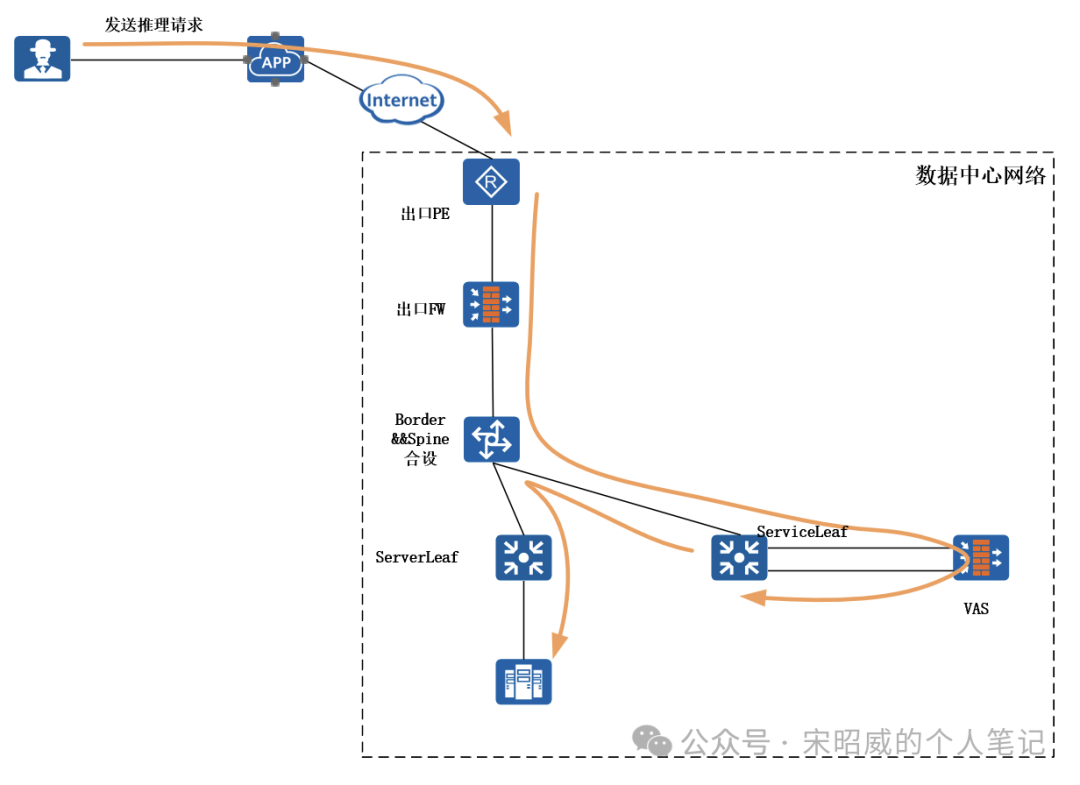

2、如果用户位于互联网
用户 -> 互联网 -> 数据中心PE -> 数据中心出口防火墙 -> 数据中心BorderLeaf -> 数据中心Spine -> 数据中心 ServiceLeaf -> 数据中心VAS -> 数据中心ServerLeaf -> H100前端网络端口

Frontend Fabric(前端网络)规划概述
所以,距离H100前端网络接口最近的TOR交换机ServerLeaf就是前端网络交换机。再根据前端网络接口的带宽速率,选择对应带宽速率的数据中心交换机(25GE)。
注:TOR=Top Of Rack,一个42U机柜中,与服务器同柜的交换机一般部署在机柜最顶部,当然也可以部署在机柜中间MOR或者机柜底部BOR。
对于收敛比,在前端网络规划中其实并不需要极致的1:1收敛比,但在推理场景中,为了保证极致的响应速度,也可以讲将前端网络的收敛比控制在 1:1 或 1.5:1 以内。

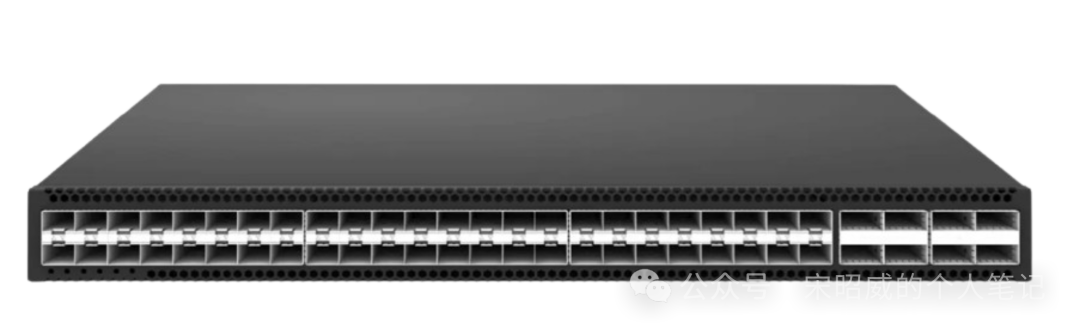

例如一台48口的25GE交换机(元创云端数据中心交换机),其上行接口8个100GE。若48个下行口全部接满,则收敛比为 48x25 : 100x8 = 1.5:1 ,满足业务需求。
对于交换机功能特性,由于数据中心大部分为SDN/云化架构,所以需要考虑交换机支持:
可靠性:M-lag,支持数据中心分布式网关场景,提供网关双活和故障秒级切换,控制面独立,故障域隔离。
路由协议:BGP,控制策略丰富(优于OSPF/IS-IS/Static),支持属性扩展(MP-BGP)
虚拟化特性:VRF / VxLAN ,目前数据中心都为SDN架构的租户网络,通过VRF将数据中心隔离为多个租户网络,租户之间默认隔离。租户之间业务可通过VxLAN隧道进行通信/迁移。
